GROHE Rapid SLX 39603000 : préparer le WC derrière la cloison
Une fois les travaux terminés, on ne voit plus le bâti-support. Pourtant, c’est à ce stade du chantier que se décident la hauteur de la cuvette, le passage des alimentations et l’accès aux réglages. Le GROHE Rapid SLX 39603000 réunit le bâti avec réservoir encastré, les supports muraux et la plaque de commande dans un même set 3-en-1.
Son intérêt ne se limite pas à porter un WC suspendu : il réserve aussi une place à l’eau et à l’électricité d’un WC japonais. Vous pouvez ainsi préparer les raccordements pendant que le mur est encore ouvert, que le WC lavant soit installé immédiatement ou envisagé pour plus tard. Le choix de la future cuvette et de ses raccords reste à vérifier.
Des équipements utiles au montage comme à l’usage
Les alimentations d’un WC lavant anticipées
Le module Rapid SLX 39596000 intégré au pack possède une prise électrique et un raccordement d’eau pour WC lavant. Les branchements peuvent rester dissimulés derrière la céramique, avec un accès prévu aux connexions. La présence d’une prise dans le bâti ne dispense pas de la raccorder à une alimentation protégée, conformément à la réglementation et à la notice du WC.
Une chasse de 3 ou 6 litres, avec un débit ajustable
Le réservoir GDX est réglé en usine pour délivrer 3 litres avec la petite touche et 6 litres avec la grande. Son mécanisme pneumatique AV1 fonctionne sans alimentation électrique pour le déclenchement manuel.
Le Flow Manager règle, quant à lui, la vitesse à laquelle l’eau rejoint la cuvette. Cette distinction compte avec un WC sans bride : un débit trop vif peut provoquer des projections, même lorsque le volume de chasse est adapté. Le réglage s’effectue par la trappe de visite, sans retirer le mécanisme.

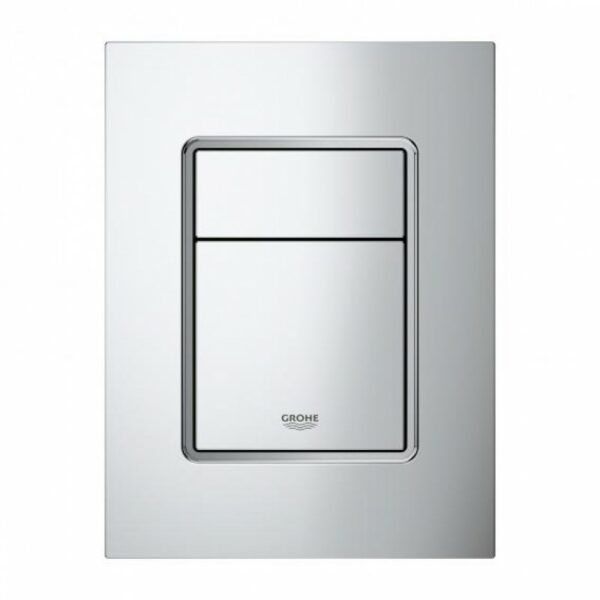

La plaque chromée est déjà comprise
La plaque Skate Cosmopolitan S 37535000 termine l’installation avec un format de 130 × 172 mm. Fabriquée en ABS chromé, elle possède deux touches et un support magnétique. Le set évite donc un achat de plaque supplémentaire si cette finition convient à votre salle de bains.

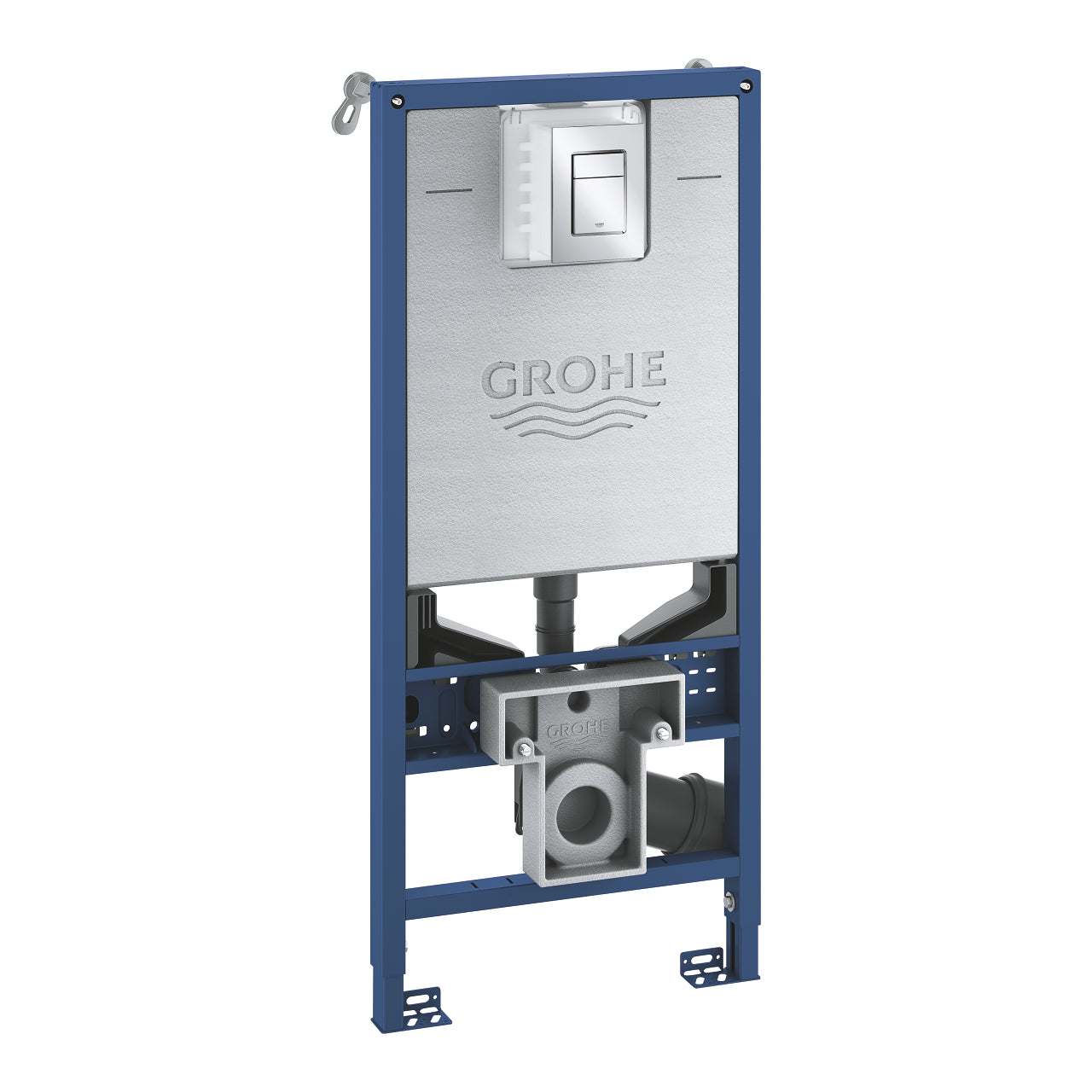

Installation et choix de la cuvette
Le châssis en acier revêtu d’époxy mesure 1 130 mm de hauteur et 500 mm de largeur. Prémonté, il reçoit les fixations de cuvette à entraxe 180 ou 230 mm. La structure est certifiée TÜV et testée pour une charge de 400 kg, sous réserve d’un montage conforme ; cette donnée ne remplace pas les limites de charge propres à la cuvette ou à l’abattant.
- Support de fixation : montage devant un mur porteur avec les équerres fournies et fixation au sol, puis habillage à sec. Une simple plaque de plâtre ne constitue pas un ancrage porteur.
- Profondeur : à déterminer avec le plan de montage et le parcours de l’évacuation. Les minima indiqués vont de 135 à 165 mm selon la configuration ; l’épaisseur de l’habillage doit être ajoutée.
- Évacuation : coude Ø 90 mm et adaptateur Ø 90/110 mm fournis.
- Arrivée d’eau : raccord 1/2 pouce avec robinet d’arrêt intégré ; alimentation possible par la droite, le dessus ou l’arrière.
- Hauteur de pose : réglage à effectuer à partir du niveau du sol fini et de la hauteur d’assise souhaitée.

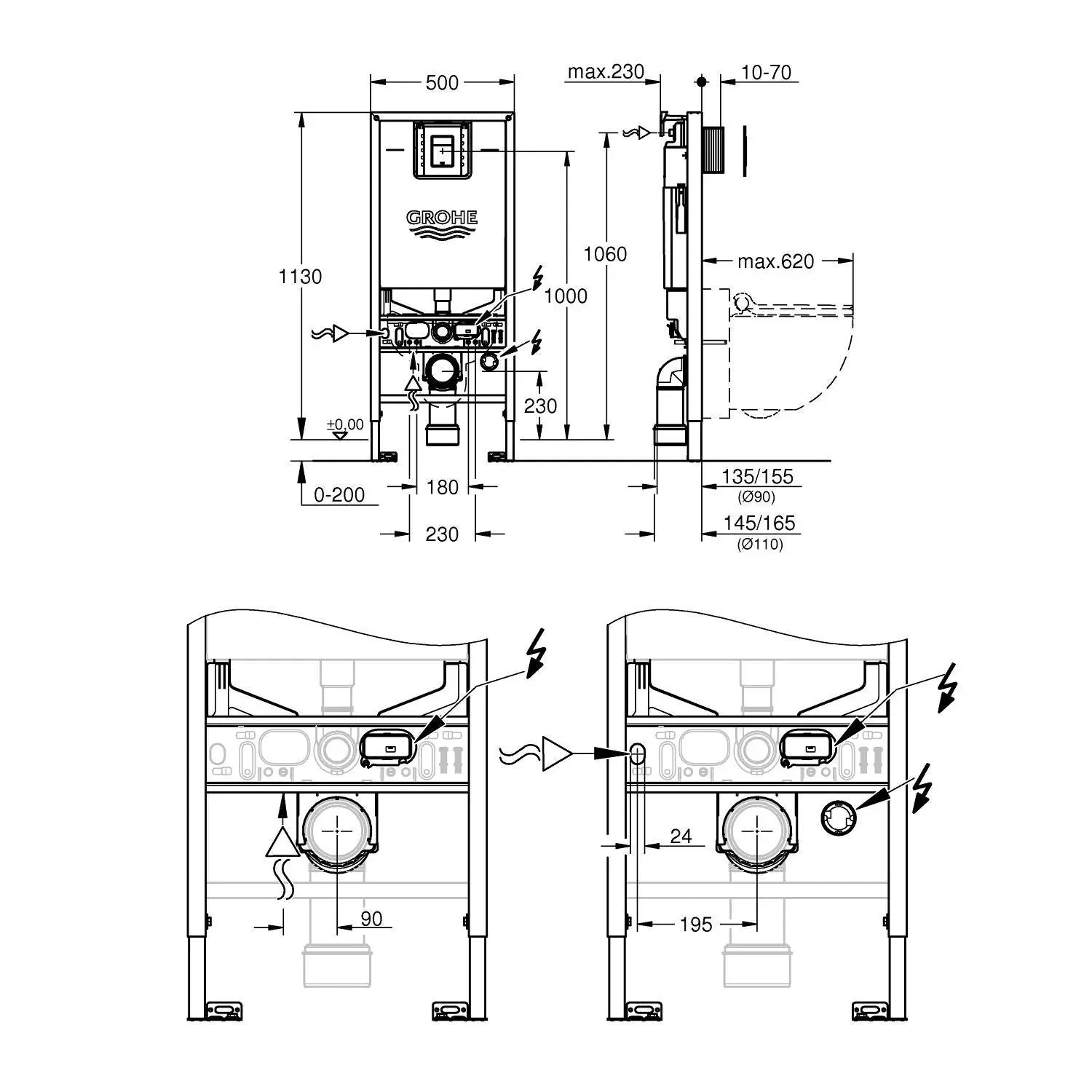

Le plan du bâti représente une cuvette de saillie maximale 620 mm. Avant de fermer l’habillage, l’installateur doit contrôler ensemble les cotes de la céramique, ses zones d’appui et les passages d’eau et d’électricité. Pour une structure légère, un montage spécifique doit être validé ; il ne faut pas déduire du terme « autoportant » que les fixations murales peuvent être supprimées.
Avec un WC GROHE ou TopToilet

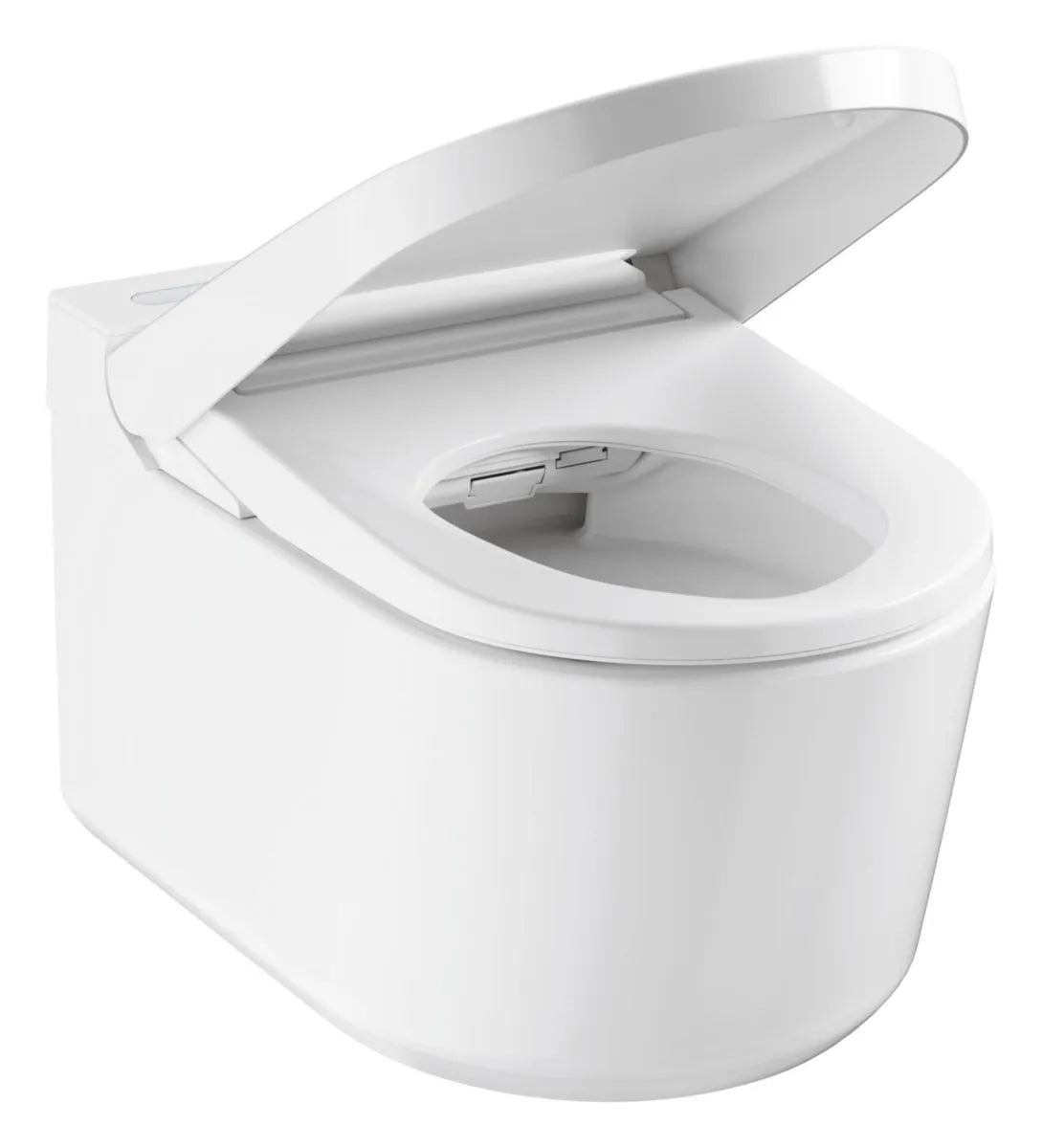

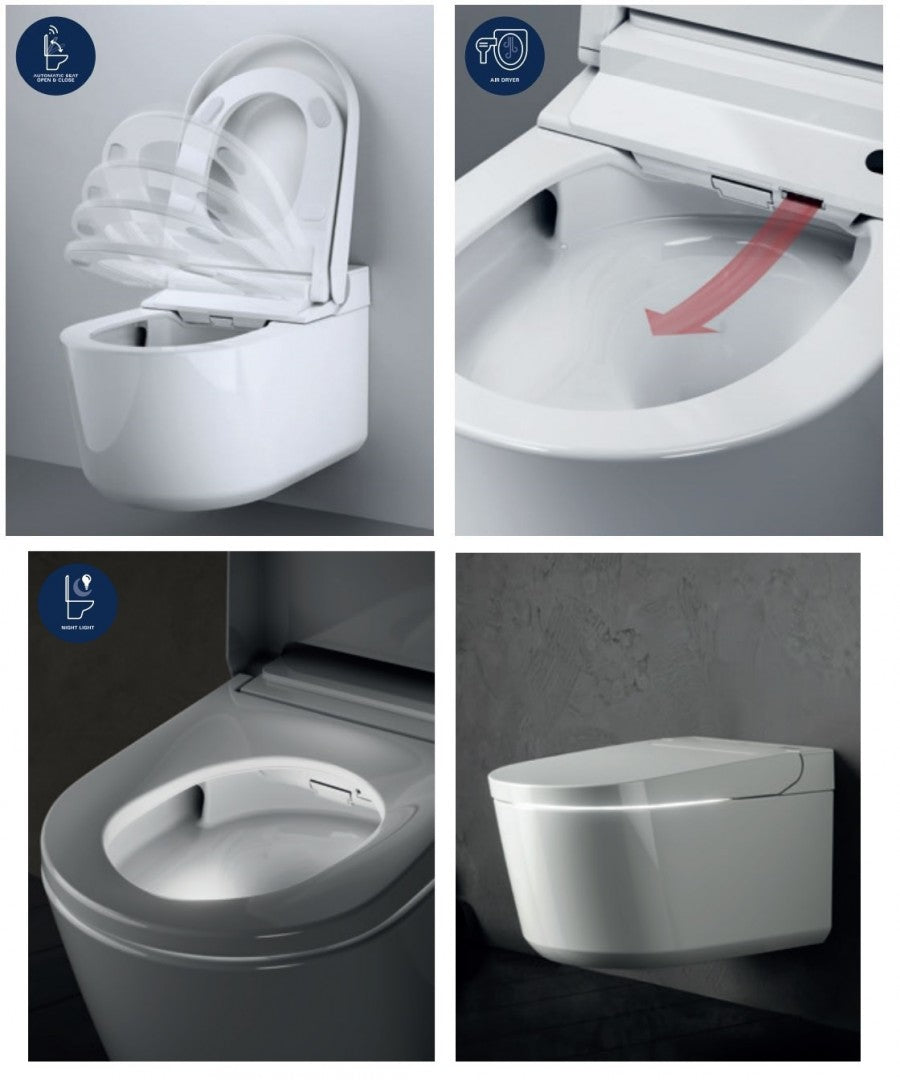

Le GROHE Sensia 36507SH0 fait partie des WC lavants pouvant être associés au Rapid SLX, en respectant son schéma de raccordement. Les cuvettes TopToilet Suspens Crystal V2, Crystal Plus V2 et Crystal Ultimate utilisent un entraxe de 180 mm compatible avec les fixations du bâti.
Cette compatibilité mécanique ne rend pas les connexions interchangeables. Le flexible d’eau, le connecteur électrique et les éventuels adaptateurs doivent correspondre au WC installé. Une cuvette suspendue classique peut également être posée, en laissant les équipements dédiés au lavage inutilisés.
Contenu du set 3-en-1
- Bâti Rapid SLX 39596000 avec réservoir GDX, mécanisme de chasse AV1, Flow Manager, prise électrique et préparation du raccordement d’eau pour WC lavant ;
- plaque Skate Cosmopolitan S 37535000 en finition chromée ;
- équerres murales 3855800M ;
- tiges et écrous de fixation de la cuvette, garnitures d’alimentation et d’évacuation, coude Ø 90 mm et adaptateur Ø 90/110 mm.
Non inclus : cuvette et abattant, habillage, kit d’isolation phonique GROHE 37131000, dispositif de chasse automatique, travaux et protections électriques, raccords spécifiques éventuellement nécessaires au WC lavant. Une autre finition de plaque se commande séparément.
Accès aux réglages et entretien
La trappe derrière la plaque doit rester accessible après la pose : elle permet d’intervenir sur les mécanismes du réservoir et de régler le Flow Manager. La plaque chromée se nettoie avec un chiffon doux et un produit compatible avec les recommandations GROHE, sans abrasif. Les systèmes encastrés GROHE bénéficient d’une garantie fabricant pouvant aller jusqu’à 10 ans, selon les composants et les conditions applicables, sans préjudice des garanties légales.
Caractéristiques techniques du GROHE Rapid SLX 39603000
| Marque et gamme | GROHE Rapid SLX |
|---|---|
| Référence du set | 39603000 |
| EAN / GTIN | 4005176527562 |
| Type | Set 3-en-1 pour WC suspendu, préparé pour WC lavant |
| Bâti inclus | Rapid SLX 39596000 |
| Châssis | Acier revêtu d’époxy, prémonté |
| Hauteur × largeur | 1 130 × 500 mm |
| Profondeur d’implantation | Minimum de 135 à 165 mm selon la position et le diamètre de l’évacuation ; jusqu’à 230 mm sur le plan, hors habillage |
| Réglage des pieds | 0 à 200 mm selon le plan de montage |
| Entraxe de fixation de la cuvette | 180 ou 230 mm |
| Saillie maximale de cuvette sur le plan | 620 mm |
| Certification et charge testée | TÜV, 400 kg pour le bâti installé conformément à la notice |
| Pose | Devant mur porteur, fixation au sol et au mur, habillage à sec |
| Fixations murales | Incluses, référence 3855800M |
| Réservoir | GROHE GDX, isolé contre la condensation |
| Volumes de chasse d’usine | 3 litres / 6 litres |
| Déclenchement | Pneumatique, mécanisme AV1 |
| Régulateur de débit | Flow Manager, accessible par la trappe de visite |
| Alimentation en eau | DN 15 / 1/2 pouce, robinet d’arrêt intégré ; arrivée à droite, par le dessus ou à l’arrière |
| Évacuation fournie | Coude Ø 90 mm et adaptateur Ø 90/110 mm |
| Classe acoustique du réservoir | Groupe de robinetterie I |
| Préparation WC lavant | Prise électrique et raccordement d’eau intégrés ; connexion finale adaptée au WC à prévoir |
| Plaque incluse | Skate Cosmopolitan S 37535000, ABS chromé, 130 × 172 mm |
| Kit d’isolation phonique | Non inclus ; référence optionnelle 37131000 |
| Chasse automatique | Non incluse |
| Cuvette et habillage | Non inclus |
| Garantie fabricant | Jusqu’à 10 ans sur les systèmes encastrés, selon les conditions GROHE et les composants concernés |
Documentation du GROHE Rapid SLX 39603000
Questions fréquentes sur le GROHE Rapid SLX 39603000
Que contient exactement la référence 39603000 ?
Le set comprend le bâti Rapid SLX 39596000 avec réservoir, les fixations murales 3855800M, la plaque chromée Skate Cosmopolitan S 37535000, le régulateur Flow Manager et les principaux raccords de fixation, d’alimentation et d’évacuation. La cuvette et son abattant ne sont pas inclus : « 3-en-1 » désigne le bâti équipé, les supports muraux et la plaque de commande.
Est-il compatible avec les WC lavants GROHE ?
Oui. Le Rapid SLX prépare les raccordements nécessaires aux WC lavants GROHE et peut notamment être associé au GROHE Sensia 36507SH0, au Sensia Pro 36508SH0 et au Sensia Arena 39354SH1. Il faut suivre la notice du WC pour la position des alimentations, les raccords et les connexions électriques. La chasse automatique n’est pas comprise dans ce set.
Est-il compatible avec les WC suspendus TopToilet ?
Oui, mécaniquement, avec les modèles à entraxe de 180 mm comme le Crystal V2, le Crystal Plus V2 et le Crystal Ultimate, en respectant leur plan de montage. Le kit de raccordement en eau et le connecteur électrique prévus pour le WC TopToilet doivent être utilisés : la prise du bâti ne constitue pas une connexion universelle à tous les appareils.
Peut-on installer une cuvette suspendue classique ?
Oui. Le bâti accepte les cuvettes à entraxe de 180 ou 230 mm, sous réserve de vérifier leurs dimensions, leurs appuis et leur évacuation. Les raccordements destinés au WC lavant peuvent rester en attente pour une évolution ultérieure. Les besoins du futur WC devront néanmoins être contrôlés avant son installation.
Quel est le volume de chasse et à quoi sert le Flow Manager ?
Le réglage d’usine est de 3 litres pour la petite chasse et de 6 litres pour la grande. Le Flow Manager agit sur le débit d’arrivée de l’eau dans la cuvette, et non sur le choix entre ces deux volumes. Accessible derrière la plaque, il permet notamment de limiter les projections avec une cuvette sans bride.
La plaque chromée est-elle incluse et peut-on la remplacer ?

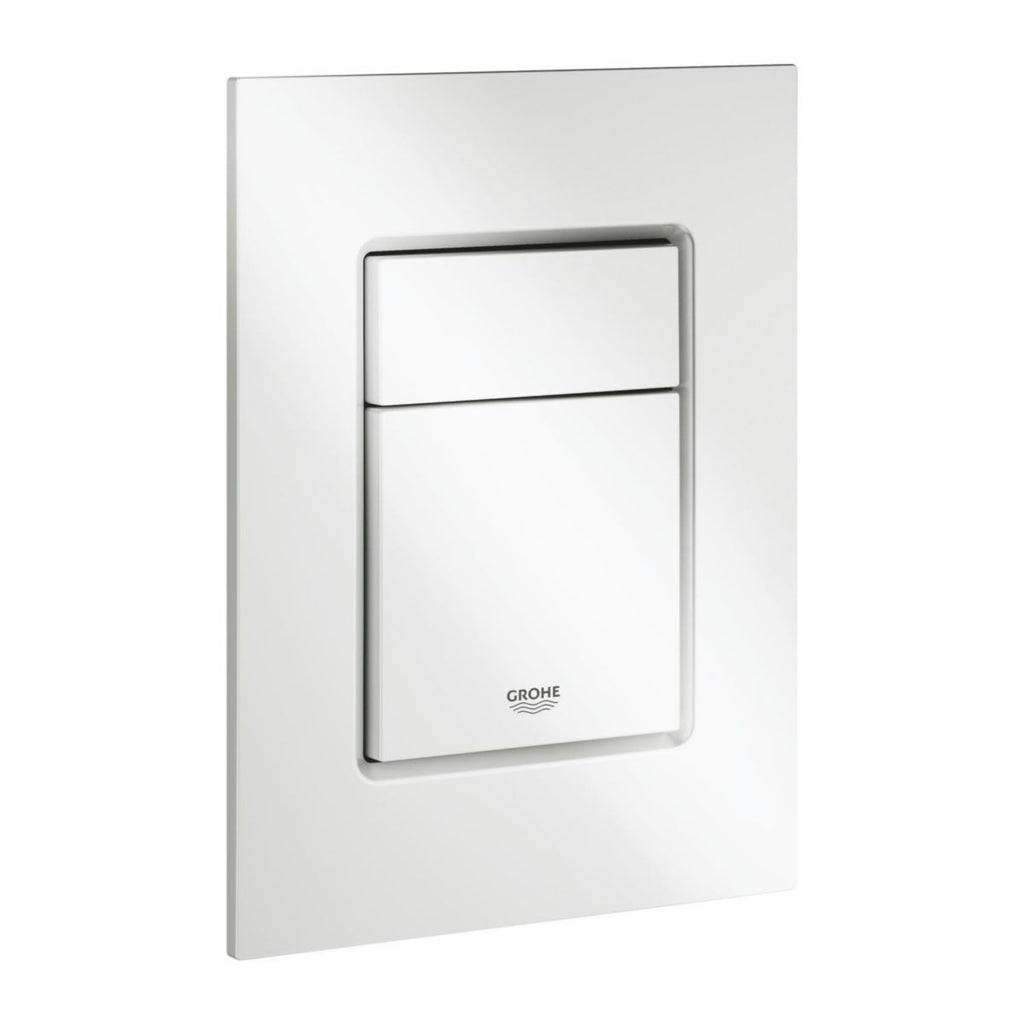

Oui, la plaque Skate Cosmopolitan S 37535000 en ABS chromé, de 130 × 172 mm, est fournie. Une autre finition ou un autre modèle doit être acheté séparément et être compatible avec le mécanisme AV1 et la trappe du Rapid SLX. Pour une plaque de 156 × 197 mm, GROHE demande la trappe 66791000, vendue séparément ; ce choix doit être anticipé avant la découpe de l’habillage.
Les fixations murales sont-elles fournies ?
Oui. Le pack 39603000 comprend les équerres GROHE 3855800M, réglables en profondeur. Elles complètent la fixation au sol. L’installateur doit s’assurer que les supports et les ancrages conviennent à la structure du bâtiment ; le bâti ne doit pas être posé en supprimant ses fixations murales.
Peut-on fixer ce bâti sur une cloison en plaques de plâtre ?
Pas directement sur le parement seul. GROHE indique le module 39596000 de ce pack pour un mur porteur. Un habillage en plaques de plâtre est possible, mais il ne remplace pas les appuis nécessaires au bâti. Pour une pose dans une structure légère, une solution de fixation adaptée doit être validée avant les travaux.
Le kit d’isolation phonique est-il inclus ?
Non. Le kit GROHE 37131000 est un accessoire optionnel à commander séparément. Il se place entre la cuvette et la paroi pour limiter la transmission des bruits de contact. Le classement acoustique du réservoir ne signifie pas que ce kit est fourni dans le pack.
Faut-il prévoir un raccordement électrique malgré la prise intégrée ?
Oui, pour alimenter un WC lavant. La prise intégrée doit être raccordée au réseau du logement avec les protections adaptées. Le raccordement final au WC dépend aussi de son connecteur et de sa notice. Cette préparation simplifie l’installation, mais ne remplace pas les travaux électriques à réaliser par un professionnel qualifié.
La chasse automatique est-elle comprise dans le 39603000 ?
Non. Le pack possède une commande pneumatique manuelle depuis la plaque. Une chasse automatique nécessite un dispositif supplémentaire compatible avec le réservoir et le WC lavant. La présence de la prise électrique ne suffit pas à ajouter cette fonction. La chasse manuelle, elle, reste utilisable en cas de coupure d’électricité.
Faut-il démonter l’habillage pour entretenir le réservoir ?
L’accès aux principaux mécanismes du réservoir et au réglage du Flow Manager se fait par la trappe derrière la plaque de commande. Celle-ci doit rester démontable après les travaux. Cet accès concerne le réservoir ; il ne rend pas accessibles toutes les canalisations extérieures au bâti.
