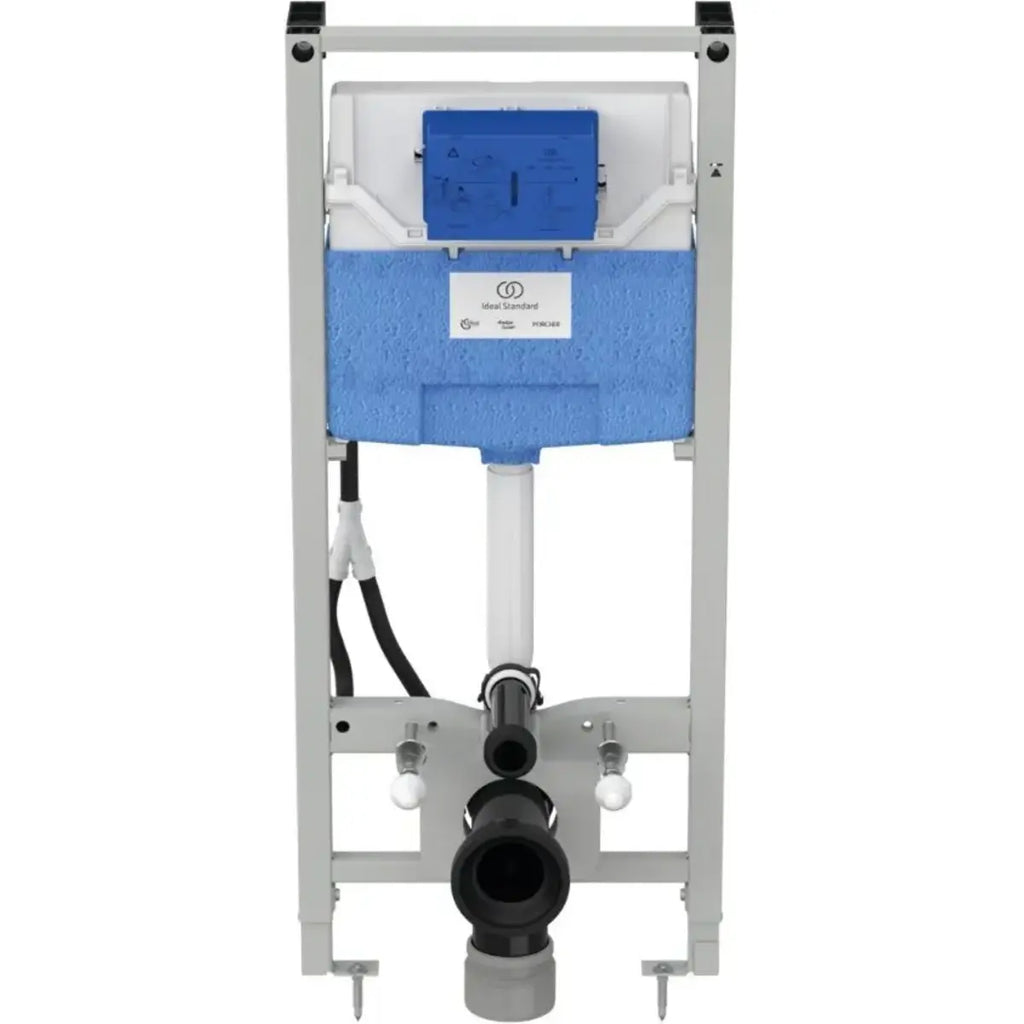

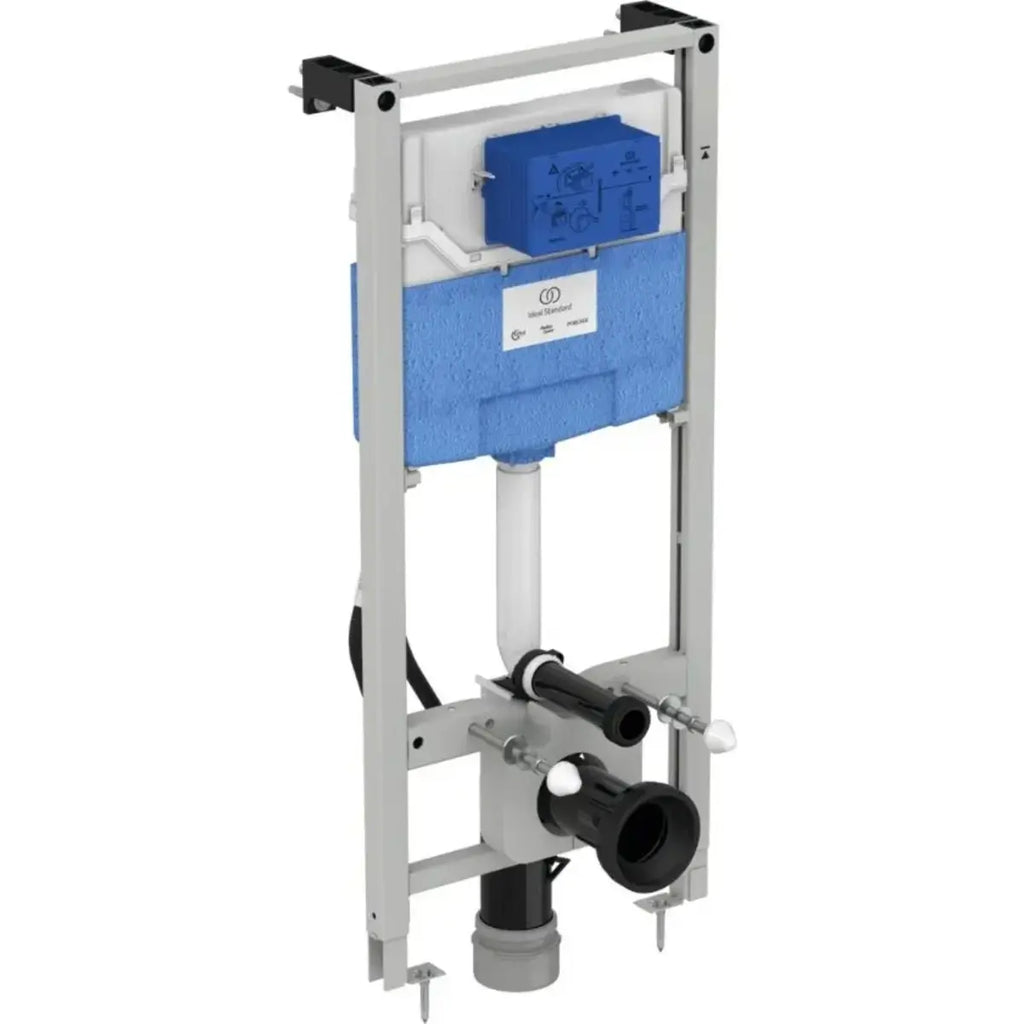

Le Ideal Standard ProSys 120M R015567 est un bâti-support de 115 cm destiné à l’installation d’une cuvette suspendue. Il comprend le cadre en acier, le réservoir encastré à double chasse, le coude d’évacuation et les fixations nécessaires à sa pose au sol et contre une paroi.
Plaque de commande de chasse d'eau compatible ici.
Ses entraxes de 180 et 230 mm permettent de l’associer aux cuvettes suspendues standards et à la plupart des WC japonais suspendus. Un conduit intégré facilite le passage des raccordements nécessaires au WC lavant derrière l’habillage.
Un bâti-support préparé pour les WC lavants
Le ProSys R015567 intègre un passage technique destiné à faciliter l’installation d’un WC lavant suspendu. L’installateur peut ainsi anticiper le cheminement des raccordements avant de fermer la cloison. Cette préparation évite de devoir improviser le passage d’un câble ou d’une alimentation d’eau une fois le bâti habillé.
Le conduit ne constitue toutefois pas un raccordement complet. Le circuit électrique doit être créé par un professionnel selon les règles applicables à la salle de bains.
Le cadre accepte les deux entraxes courants de 180 et 230 mm. Il peut donc recevoir de nombreuses cuvettes suspendues standards et une grande partie des WC japonais suspendus multimarques. Le plan du WC choisi reste à consulter pour positionner précisément l’arrivée d’eau, l’alimentation électrique et l’évacuation avant la pose de l’habillage.
Que signifie une installation en applique ?
Une installation en applique consiste à placer le bâti devant une paroi existante. Le cadre est ensuite masqué par un habillage en plaque de plâtre, panneau prêt à carreler ou autre solution compatible avec les prescriptions de pose.
Le R015567 se fixe au sol et au mur. Devant un mur en béton, en brique ou en parpaing, les supports supérieurs reprennent les efforts transmis par la cuvette. Dans une cloison légère, le bâti doit être fixé à une ossature ou à un renfort prévu pour cet usage. Une plaque de plâtre seule ne constitue pas un support suffisant.
Ce modèle ne doit donc pas être confondu avec un véritable bâti autoportant fixé uniquement dans la dalle. Lorsque le projet ne comporte aucun mur ou aucune structure capable de recevoir les fixations supérieures, il faut choisir un modèle explicitement prévu pour une pose au sol seule.
Une hauteur et une profondeur réglables pendant la pose

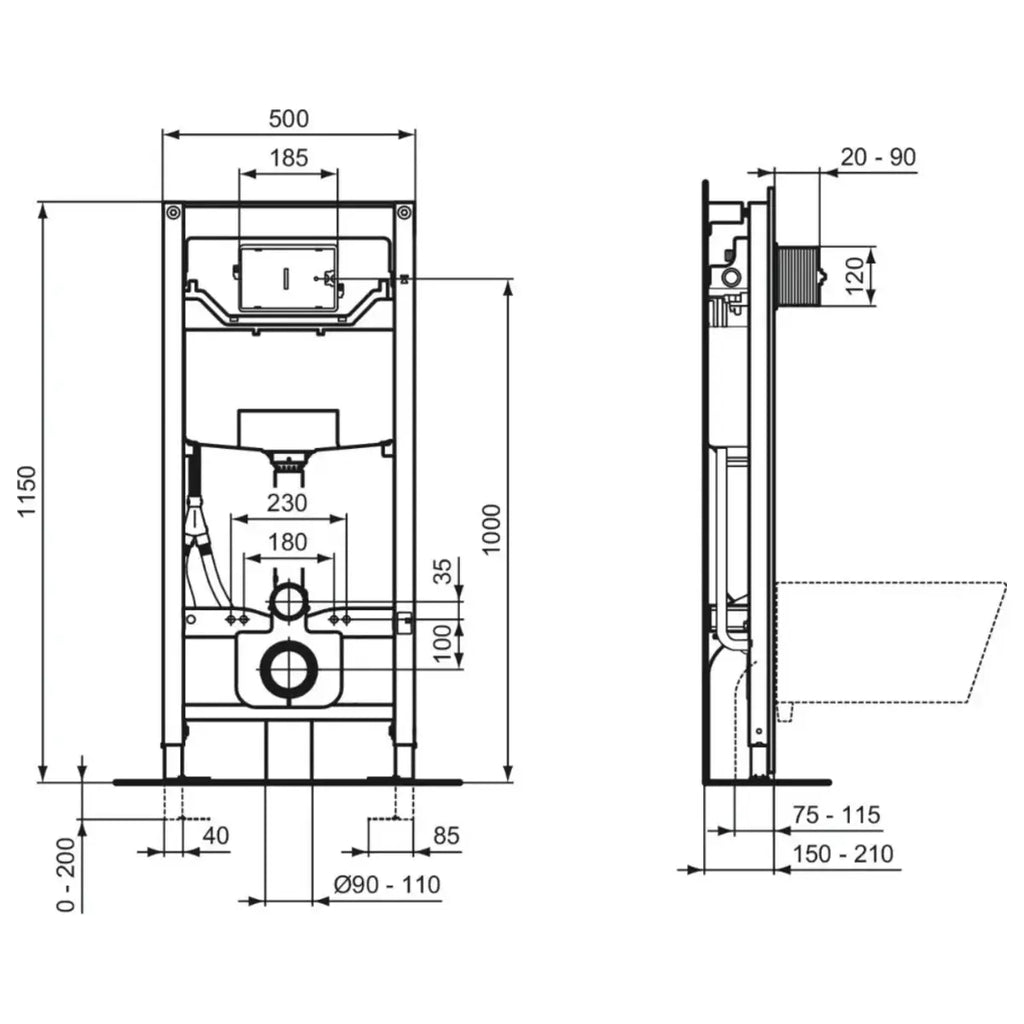

Le cadre mesure 500 mm de large. Sa hauteur d’installation peut être réglée de 1 150 à 1 350 mm grâce aux pieds réglables sur 200 mm. Sa profondeur se règle de 150 à 210 mm afin de tenir compte du mur, des canalisations et de l’épaisseur finale de l’habillage.
La hauteur de la cuvette est réglée pendant l’installation. Elle ne pourra plus être modifiée simplement une fois la cloison terminée. L’installateur doit donc définir la hauteur d’assise avec le client avant de serrer définitivement les fixations.
Le coude d’évacuation fourni peut également être ajusté en profondeur. Le raccordement final doit respecter le plan du fabricant et la position de la canalisation existante.
Un réservoir ProSys accessible depuis l’avant
Le réservoir encastré en polypropylène est isolé contre la condensation. Son entretien s’effectue depuis l’ouverture située derrière la plaque de commande. Les principaux composants peuvent être atteints sans devoir démonter l’habillage.
La double chasse est préréglée à 6/3 litres. Son volume peut être adapté pendant l’installation. La technologie SmartValve retarde le remplissage du réservoir jusqu’à la fermeture de la soupape de chasse afin d’éviter qu’une partie de l’eau neuve ne soit immédiatement évacuée.
La plaque se place en façade. Plaque de commande de chasse d'eau compatible ici.
Ce qui est fourni avec le ProSys R015567
- cadre en acier avec pieds réglables et freins de positionnement
- réservoir encastré avec isolation contre la condensation
- mécanisme de double chasse et robinet d’arrêt
- technologie de remplissage SmartValve
- coude d’évacuation réglable
- tiges de fixation pour la cuvette
- supports de fixation murale en partie haute
- matériel de fixation du bâti
- conduit de préparation pour le raccordement d’un WC lavant
Quel bâti choisir selon le WC japonais ?
Le ProSys R015567 est particulièrement intéressant pour une installation multimarque avec une commande de chasse indépendante du WC lavant. Il offre les entraxes standards et permet de préparer les passages techniques avant la fermeture de la cloison.
Pour un projet TOTO avec chasse automatique, le bâti-support TOTO WH182ET permet de rester dans l’écosystème prévu pour le moteur Auto Flush. Pour un Tivo ou un ViClean, le bâti-support Villeroy & Boch ViConnect 92242700 constitue la solution coordonnée par la marque.
Le GROHE Rapid SLX 39603000 représente une autre solution polyvalente pour préparer l’alimentation d’un WC lavant. Le choix final dépend principalement du WC retenu, de la commande de chasse souhaitée et de la configuration du mur.
Caractéristiques techniques du ProSys R015567
| Type | Bâti-support pour WC suspendu avec réservoir encastré |
|---|---|
| Marque | Ideal Standard |
| Gamme | ProSys 120M |
| Référence | R015567 |
| EAN | 3391500580886 |
| Type de montage | Fixation au sol et au mur |
| Supports compatibles | Devant un mur plein ou dans une cloison légère correctement renforcée |
| Autoportant sur fixation au sol seule | Non |
| Largeur | 500 mm |
| Hauteur d’installation | De 1 150 à 1 350 mm |
| Profondeur d’installation | De 150 à 210 mm |
| Réglage des pieds | De 0 à 200 mm avec freins de positionnement |
| Entraxe de la cuvette | 180 ou 230 mm |
| Évacuation | Coude réglable fourni, raccordement Ø90/110 mm selon le plan |
| Matériau du cadre | Acier avec protection contre la corrosion et les rayures |
| Matériau du réservoir | Polypropylène avec isolation contre la condensation |
| Charge verticale testée | 400 kg |
| Type de chasse | Double chasse réglable, préréglée à 6/3 litres |
| Arrivée d’eau | Deux positions de raccordement, robinet d’arrêt inclus |
| Remplissage | Silencieux avec technologie SmartValve |
| Commande | Mécanique en configuration standard, pneumatique ou électronique avec un kit de conversion optionnel |
| SmartFlush | Compatible, équipement vendu séparément |
| Conçu pour WC lavant | Oui |
| Entretien | Accès frontal derrière la plaque, maintenance du réservoir sans outil |
| Poids net | 12,54 kg |
| Finition | Neutre mate |
Documentation Ideal Standard ProSys R015567
Questions fréquentes sur le ProSys R015567
Le ProSys R015567 est-il réellement autoportant ?
Non, pas au sens d’un bâti fixé uniquement au sol. La documentation Ideal Standard prévoit une fixation au sol et au mur. Le cadre supporte la cuvette, mais les supports supérieurs doivent être fixés à une paroi ou à une structure adaptée.
Peut-on installer ce bâti dans une cloison en plaque de plâtre ?
Oui, à condition que la cloison comporte une ossature ou un renfort capable de recevoir les fixations. Le bâti ne doit pas être fixé uniquement dans une plaque de plâtre sans structure porteuse.
Est-il compatible avec les WC japonais suspendus ?
Oui, il est prévu pour préparer l’installation d’un WC lavant et accepte les entraxes de 180 et 230 mm. Il peut donc être utilisé avec de nombreux modèles TopToilet et d’autres WC japonais suspendus. Le plan du WC doit néanmoins être consulté avant la fermeture de l’habillage afin de positionner l’eau, l’électricité et l’évacuation aux emplacements demandés.
La plaque de commande est-elle incluse ?
Non. La plaque se choisit séparément dans les gammes compatibles ProSys. Une plaque mécanique peut être installée avec la configuration standard. Une commande pneumatique ou électronique nécessite le kit de conversion adapté.
La hauteur de la cuvette peut-elle être modifiée après la pose ?
Non. Les pieds permettent de régler la hauteur pendant l’installation, mais cette position devient fixe après la réalisation de l’habillage. La hauteur d’assise doit donc être définie avant la fermeture de la cloison.
